Rem tekan pada dasarnya dibangun di atas struktur rangka vertikal. Intinya terdiri dari tujuh rakitan utama: rangka mesin, sistem transmisi daya, mekanisme penggerak ram, sistem penentuan posisi pengukur belakang, sistem perkakas, sistem kontrol CNC, serta komponen keselamatan dan tambahan. Bagian-bagian ini bekerja sama untuk membentuk dan membengkokkan lembaran logam secara akurat.
I. Rangka Mesin: Beban-Bantalan "Kerangka"
Rangka adalah fondasi dari keseluruhan alat berat. Semua komponen inti dipasang di atasnya, yang secara langsung menentukan kekakuan alat berat, ketahanan terhadap deformasi, dan-stabilitas presisi jangka panjang.
Ini terutama terdiri dari kolom kiri dan kanan, meja kerja bawah (platform pemasangan die bawah), balok penghubung atas, rangka dasar, dan struktur tulang rusuk internal.

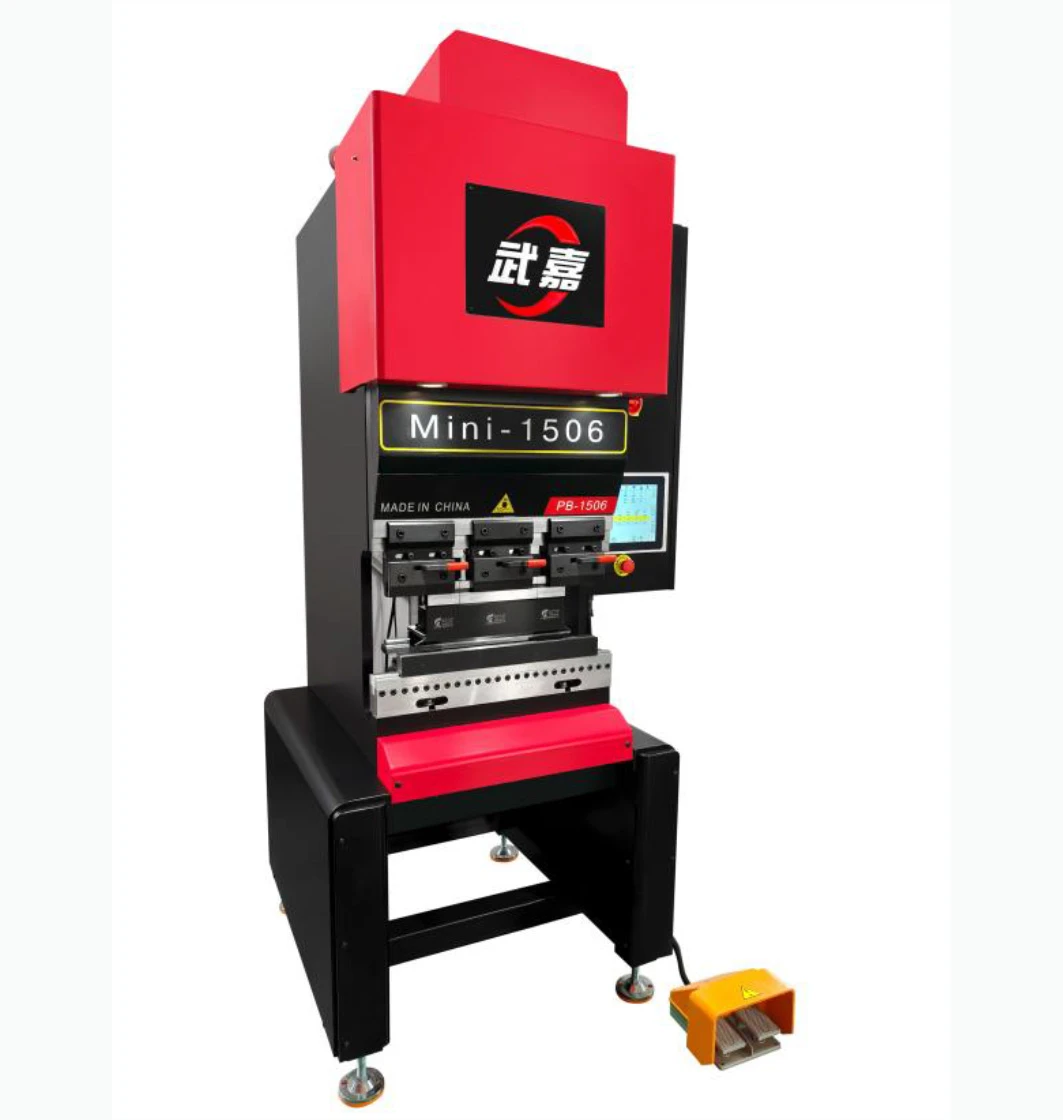

Model arus utama umumnya mengadopsi struktur-yang seluruhnya terbuat dari baja dan dilas secara integral. Setelah pengelasan, rangka mengalami stress-relief annealing atau perlakuan penuaan getaran untuk menghilangkan tekanan internal, sehingga memberikan ketahanan yang kuat terhadap torsi dan kemiringan. Rem tekan presisi kecil biasanya menggunakan desain kolom-bingkai C-tunggal, yang menawarkan ruang pengoperasian lebih terbuka, sedangkan mesin-tonase besar kebanyakan menggunakan-rangka gantri dua kolom untuk kekakuan bantalan-yang lebih besar.
Untuk memastikan sudut tekukan yang konsisten di seluruh panjang benda kerja, mesin umumnya dilengkapi dengan mekanisme kompensasi mahkota yang secara aktif mengimbangi deformasi elastis rangka selama pembengkokan. Bentuk umum mencakup kompensasi silinder hidraulik proporsional dan kompensasi-pusat mati-bawah mekanis.
II. Sistem Transmisi Tenaga: "Jantung Kekuatan" dari Pembengkokan
Sistem ini menyuplai daya dan gaya tekuk ke ram, menentukan kapasitas tekuk alat berat, kecepatan respons, dan karakteristik pengoperasian. Ini dibagi menjadi dua jenis menurut metode penggeraknya:
• Transmisi hidrolik (rem tekan hidrolik konvensional): Terutama terdiri dari motor penggerak, pompa hidrolik, blok katup kontrol, silinder hidrolik, saluran oli, dan tangki oli. Tekanan oli menggerakkan perpanjangan dan retraksi batang piston silinder, mendorong ram ke bawah untuk menghasilkan gaya tekuk. Ini banyak digunakan pada-mesin bertonase besar.
• Semua-transmisi servo elektrik (semua-rem tekan elektrik): Terutama terdiri dari motor servo, katrol/peredam pengatur waktu, sekrup bola, dan mur sekrup. Motor servo menggerakkan putaran sekrup, menggerakkan ram ke atas dan ke bawah. Hal ini memberikan kontrol posisi yang lebih presisi, respons yang lebih cepat, dan menghilangkan kontaminasi oli hidrolik.
AKU AKU AKU. Mekanisme Penggerak Ram: "Stamping Arm" Yang Berfungsi
Dikenal juga sebagai balok geser, ini adalah komponen penggerak inti yang menggerakkan pahat atas dalam gerakan bolak-balik ke atas-dan-bawah, sehingga menerapkan gaya tekuk langsung ke lembaran logam.
Ini terutama terdiri dari badan ram, pasangan pemandu linier, perangkat penjepit alat (penjepit cepat), dan elemen batas langkah.
Domba jantan bergerak secara vertikal ke atas dan ke bawah sepanjang pemandu kolom; akurasi pemandu secara langsung mempengaruhi tegak lurus dan akurasi sudut tikungan. Perangkat penjepit-cepat di bagian depan memungkinkan cetakan atas dijepit dan diganti dengan cepat tanpa alat yang rumit, sehingga sangat mengurangi waktu-penggantian cetakan dalam-produksi campuran yang tinggi.
IV. Sistem Pengukur Belakang: "Penggaris Presisi" Kontrol Ukuran
Fungsinya adalah untuk memposisikan panjang penyisipan lembaran, secara akurat mengontrol ukuran flensa yang tertekuk. Ini adalah komponen kunci yang menentukan keakuratan dimensi benda kerja.
Ini terutama terdiri dari motor servo, sekrup bola, panduan linier, balok pengukur, dan jari pengukur yang dapat disesuaikan.
Pengukur belakang pada rem tekan tiga-sumbu standar dapat bergerak maju mundur sepanjang sumbu X-dan naik turun sepanjang sumbu R-. Dikombinasikan dengan jari pengukur yang dapat disesuaikan secara lateral, ini mengakomodasi benda kerja dengan panjang dan ketinggian tikungan berbeda. Model-multi-sumbu kelas atas juga mendukung penyesuaian dalam lebih banyak dimensi, menangani pembengkokan terus-menerus multi-tahap pada benda kerja kompleks.
V. Sistem Perkakas: "Pembentukan Cetakan" Benda Kerja
Ini adalah bagian yang bersentuhan langsung dengan lembaran, menentukan sudut lengkung akhir, bentuk, dan kualitas permukaan. Ini dibagi menjadi dadu atas dan dadu bawah, yang bekerja bersama sebagai pasangan.
• Cetakan atas (punch): Dipasang pada ram. Jenis yang umum termasuk pukulan akut standar, pukulan gooseneck, pukulan radius, dan pukulan perata. Sudut ujung pukulan yang berbeda berhubungan dengan sudut tikungan yang berbeda.
• Cetakan bawah (mati): Dipasang pada meja kerja, biasanya berupa balok cetakan dengan alur berbentuk V-. Lebar alur yang berbeda sesuai dengan ketebalan lembaran yang berbeda, dan beberapa mesin mendukung peralihan cepat antara alur-V tunggal dan-V ganda.
Perkakas adalah aksesori yang dapat diganti dan dapat dipilih secara fleksibel sesuai dengan bahan benda kerja, ketebalan, dan bentuk. Cetakan pembengkokan akan aus secara perlahan dan memiliki masa pakai yang lama, namun harus berhati-hati untuk menghindari goresan dan terkelupas saat digunakan.
VI. Sistem Kontrol CNC: "Pusat Komando"
Ini adalah pusat kendali seluruh mesin, yang bertanggung jawab atas input parameter, kontrol komputasi, eksekusi gerakan, dan kompensasi kesalahan. Ini menentukan tingkat otomatisasi dan ambang batas pengoperasian mesin.
Ini terutama terdiri dari layar sentuh operator, pengontrol CNC, encoder/skala linier (elemen umpan balik posisi), tombol kontrol, dan komponen kabinet listrik.
Sistem NC dasar hanya dapat menjalankan perintah digital sederhana dan cocok untuk pembengkokan sederhana. Sebaliknya, sistem CNC mendukung fungsi cerdas seperti pemrograman kode, impor grafis, penghitungan springback otomatis, dan penyimpanan program proses. Bekerja dengan elemen umpan balik seperti skala linier, alat ini dapat mencapai kontrol-loop tertutup penuh untuk akurasi pemesinan yang lebih tinggi dan konsistensi-ke-batch.
VII. Komponen Keamanan dan Pendukung
Ini adalah komponen aksesori yang digunakan untuk memastikan keselamatan operator dan meningkatkan kemudahan penggunaan.
Komponen-yang terkait dengan keselamatan terutama mencakup tirai tipis, pelindung, pelindung pintu yang saling bertautan, dan tombol berhenti darurat. Komponen pengoperasian terutama mencakup saklar kaki dan stasiun kontrol dua-tangan, yang mencegah operator dari kontak dan cedera yang tidak disengaja.
Komponen tambahan terutama mencakup kaki perata, baki penangkap,-perangkat pendukung tindak lanjut, dan lampu kerja, yang semuanya dapat dipilih dan dikonfigurasi sesuai dengan skenario pemesinan untuk mengoptimalkan pengalaman produksi.
